从白云机场上空俯瞰地面
到处是热火朝天的建设景象
中国民航史上规模最大的
改扩建工程正加速推进
其核心配套安置区项目也已初具规模
在这里
由中建科工承建的
广州首个钢结构装配式住宅
正领跑着同期安置房项目的建设速度

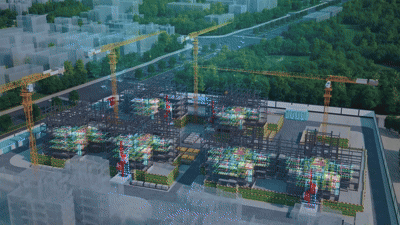

中建科工承建的
白云机场三期扩建安置区项目
位于广州市花都区
是广州白云机场三期扩建工程的
重要组成部分
项目总建筑面积6.54万平方米
已获得国家绿色建筑二星级认证
达到AA级装配式建筑标准
建成后，将为408户家庭
提供品质、绿色、宜居的理想居所
项目团队充分参考“好房子”的标准
采用中建科工自主研发的
GS-Building钢结构装配式体系进行建造
按照体系
“工厂预制+现场装配”的建造模式
可大幅简化传统建造流程
实现“像造汽车一样造房子”
GS-Building钢结构装配式体系
由钢框架、围护系统、设备与管线系统
内装系统组合而成
除钢框架外
项目围护系统、内装系统中的
飘窗、墙板、楼板、楼梯
、保温装饰一体板等
六大核心模块均为工厂预制
标准化率达到80%以上
让模块的生产、运输和安装更便捷高效
应用GS-Building体系
建造一栋钢结构装配式住宅
主要分为基础工程、主体装配
、围护系统施工、机电装饰施工四大阶段

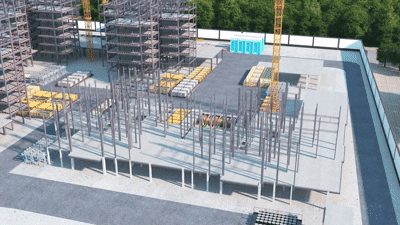

01 基础工程施工阶段

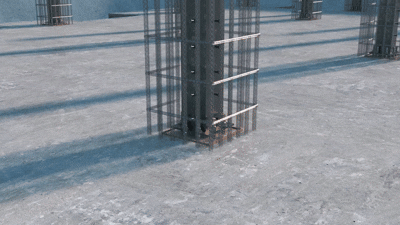

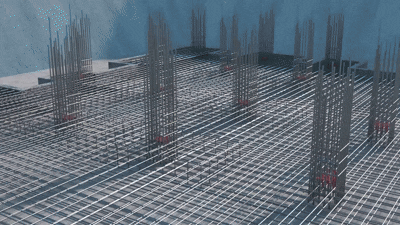

将钢柱与地面连接前
需要预埋地脚螺栓进行定位
再通过螺栓连接、固定钢结构柱脚
确保钢柱的精准定位和可靠连接
地脚螺栓可以承受来自上部的荷载
并传递到基础中
钢柱安装完成后
在已完成安装的钢柱底部
再次进行混凝土浇筑
形成均匀的支撑面
让受力更加均匀
整个基础结构更加稳固
在连接底部灌注浆料并进行混凝土浇筑
可提高钢柱底部的抗压强度
基础施工
让建筑根基稳固、承重可靠、安全无忧

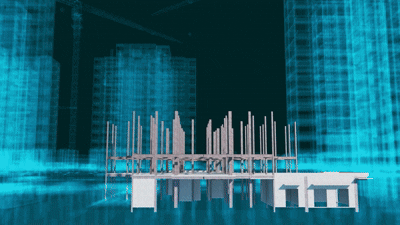

02 主体装配阶段
项目团队按照“柱-梁-支撑”的顺序
在基础上方进行钢框架安装
其中，钢框架体系采用窄梁窄柱
可将钢藏匿于墙中
让室内空间纯净，无梁柱外露
“柱-梁-支撑”安装顺序
让钢框架整体更稳固

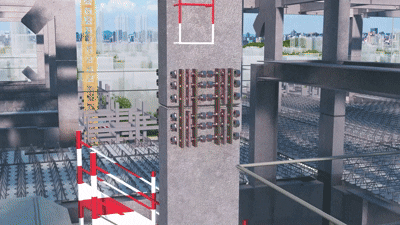

安装时，钢柱与钢柱之间
用连接板定位后焊接
梁柱与梁柱之间
采用中建科工自主研发的
Y型节点栓焊连接

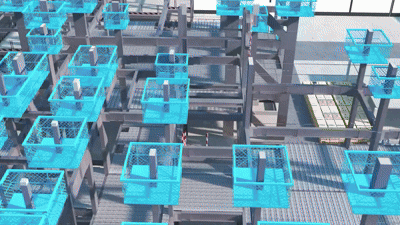

同时，在每一层钢框架内
拴焊连接斜向钢斜撑
形成稳固的三角形结构
钢柱内灌自密实混凝土增强刚度
有效提高结构的
稳定性、刚度和承载能力
钢柱与钢柱、梁柱与梁柱
、钢柱与梁柱之间的连接流程
钢框架搭建完成后
将预制的PC楼梯随钢框架吊装
作为垂直施工通道

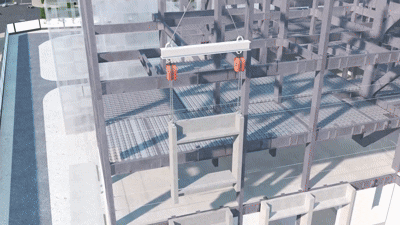

在每一层楼之间
铺设已提前深化、工厂预埋的
水泥纤维楼承板
实现少支撑、免吊顶
PC楼梯为永临结合，兼具抗震和耐噪优点
最后，H型飘窗整体吊装至钢框架上
采用外挂式加角码连接
三向调节到位后临时固定
随楼板一体浇筑成型
在提升抗风、抗震性的同时保持美观
三向调节：标高一致、进出一致、左右定位一致
主体装配
让建筑架构成型、布局合理、功能高效
03 围护系统施工阶段
运用智能机器人为建造加持

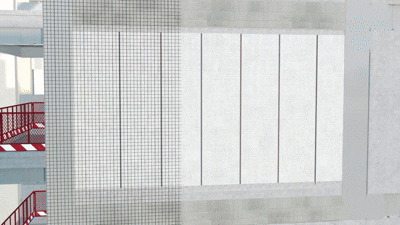

对ALC预制墙板进行辅助定位
滑动S板节点固定
外立面工程进行全面基层处理
确保接缝密实、防水性能优越
基层处理：ALC板接缝填充，飘窗缝隙封堵
，滑动S板开槽补缝及梁窝硅钙板包封等
防水方面
使用防水砂浆和防水涂料层层覆盖
安装保温装饰一体板作为保护层
并采用耐候胶密封
实现三重防水，保持建筑内部干燥安全
耐候胶：能够在高温、低温、湿润
和干燥等多种气候条件下保持稳定
不会因紫外线、臭氧、水等环境因素而快速老化
围护成型
让建筑保温御寒、遮风挡雨、美观实用
04 机电装饰施工阶段
此时，管线预埋与结构施工同步推进
项目团队采用BIM虚拟建造技术
指导机电系统综合布线
有力规避专业碰撞
并深化排版
确保室内装修整齐有序
管线预埋与结构施工同步推进
可以减少施工工序的重复和等待时间
提高施工效率
同时，能够更好地保证管线的
安装质量和结构的完整性
提高施工质量，并优化资源配置
装饰装修
让建筑功能完善、环境优雅、品质宜居
相比于传统建筑
钢结构装配式住宅具有
“更快、更好、更舒适”三大优势
一方面，运用GS-Building体系
实现“像造汽车一样造房子”
极大简化了建造流程
另一方面
实施“N-2”动态施工法
穿插工序、流水作业让交房更迅速
“N-2”动态施工法
钢框架施工到N层时
启动N-2层楼承板安装
插入N-2层围护系统施工
整体工期缩短30%
对应“好房子”
安全、舒适、绿色、智慧的标准
项目团队按照
建造“好房子”的“6633”要求
做到六防、六不、三省、三要
实现了建筑的品质升级
让住房更放心
六防：防火、防电、防撞、防摔、防盗、防灾
六不：不漏、不霉、不堵、不裂、不吵、不臭
三省：省钱、省地、省心
三要：要健康、要实用、要关怀

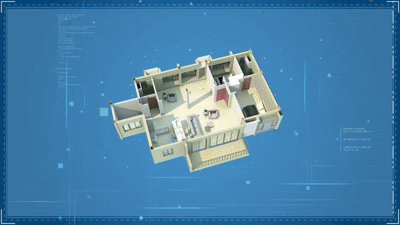

由于整体钢框架应用了窄梁窄柱
无剪力墙设计
室内空间更灵活多变
可满足不同人口家庭的生活需求
结合外保温体系，还能扩大使用面积
让新房更宜居
空间灵活多变：同户型可根据需要
调整为2房、3房甚至4房
同户型相较于混凝土住宅
可增加1.5%的使用面积
从“安置”到“安居”
中建科工始终将“好房子”理念
融入项目建设全过程
为新型建筑工业化推广提供实践经验
书写民生工程与产业升级协同发展的
“科工样本”
